그랜드 카니발 후방카메라 고장 원인 및 신품 교체 총정리

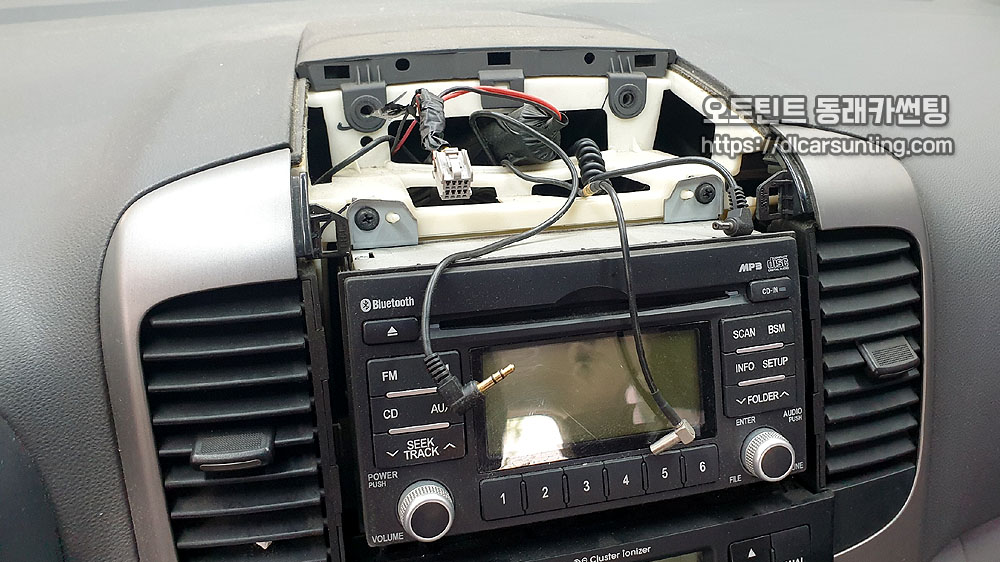

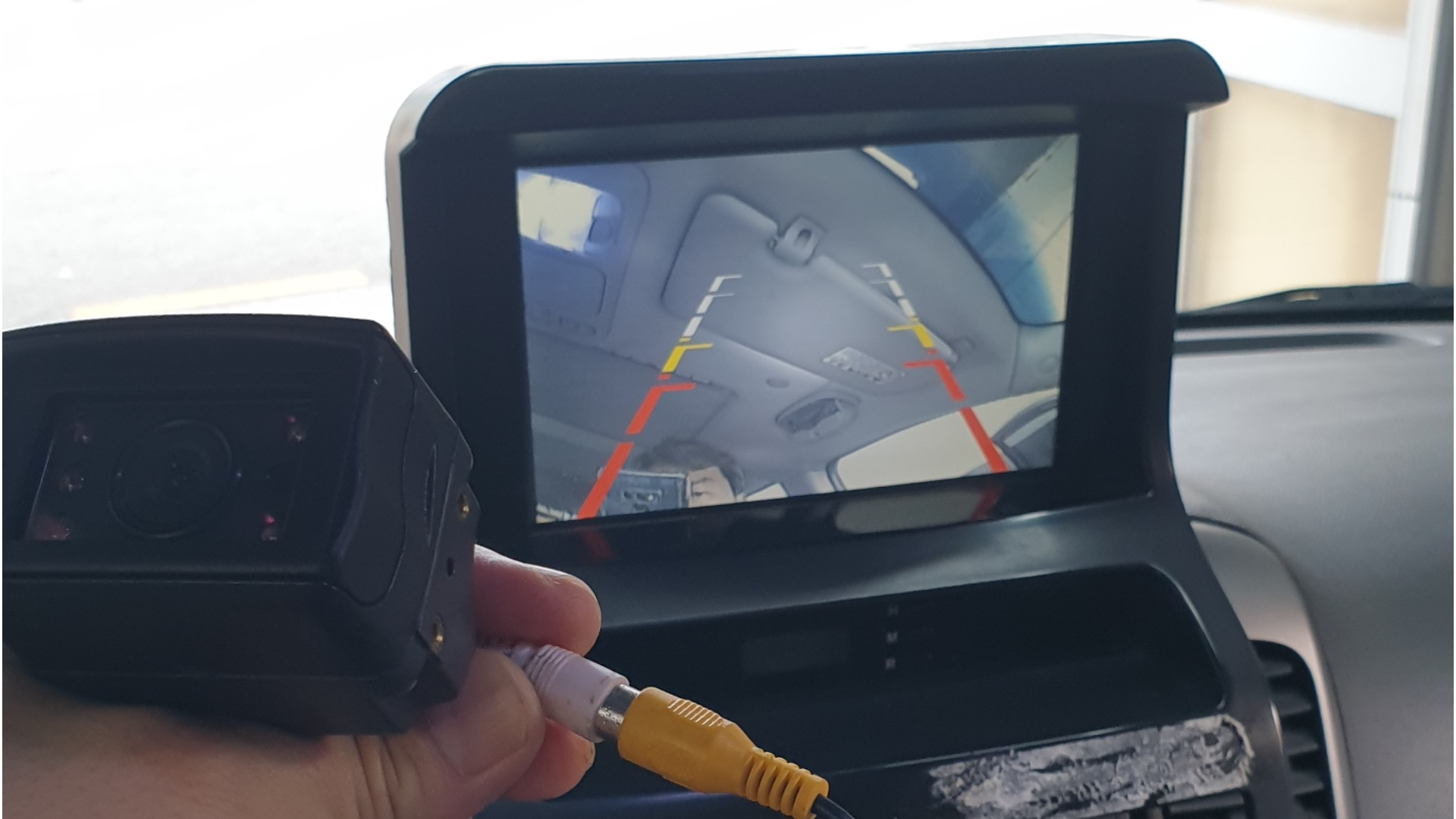

테스트 장비로 네비게이션 후방카메라 입력단자가 정상인지 확인한후 교체 작업에 들어갑니다

간혹 내비게이션의 후방카메라 입력단자가 고장나서 화면이 안나올수도 있기 때문에 꼭 테스트를 해봐야 합니다 또 테스트모니터에 기존 후방카메라를 연결해서 화면이 나오는지 안나오는지도 확인하구요 이번 입고된 그랜드 카니발은 후방카메라는 안나오고 내비게이션은 정상적이어서 후방카메라와 전용배선을 함깨 설치하였습니다.

운전을 하다 보면 후진 기어(R)를 넣었음에도 내비게이션이나 룸미러 모니터 화면이 검게 변하거나 ‘신호 없음’ 메시지가 뜨는 난감한 상황을 겪게 됩니다. 특히 기아 그랜드 카니발처럼 차체가 큰 RV 차량은 후방카메라가 먹통이 되면 후진 주차 시 큰 사고로 이어질 수 있어 즉각적인 점검이 필요합니다.

이번 글에서는 그랜드 카니발 후방카메라 고장의 대표적인 원인 진단법부터 가니쉬 타공, 배선 매립, 신품 카메라 교체까지 전체 작업 과정을 상세히 알아보겠습니다.

1. 그랜드 카니발 후방카메라 고장 대표 원인 3가지

후방카메라가 작동하지 않을 때 무조건 카메라 문제로만 볼 수는 없습니다. 정확한 원인을 파악해야 불필요한 교체 비용을 줄일 수 있습니다.

• 카메라 모듈 자체의 수명 다함 (가장 흔함): 차량 외부에 노출된 후방카메라는 비, 눈, 세차 시 들어가는 습기 등에 지속적으로 노출됩니다. 내부 기판에 부식이 발생하거나 렌즈가 백화되면 화면이 먹통이 됩니다.
• 배선 단선 및 접촉 불량: 트렁크 리드를 자주 열고 닫는 과정에서 배선 피복이 벗겨지거나 연결 젠더가 이탈하여 신호 전달이 끊길 수 있습니다.
• 내비게이션/모니터 후방 신호 인식 오류: 카메라는 정상이지만 모니터 본체의 후방 전환 신호(시그널) 선이 먹통이 된 경우입니다.

2. 그랜드 카니발 후방카메라 교체 시공 과정

이번 입고 차량은 사제 내비게이션에 연결되어 있던 후방카메라의 모듈 고장이 확인되어, 신품 카메라 교체 및 트렁크 가니쉬 정밀 타공 작업을 진행했습니다.

① 트렁크 내장재 탈거 및 기존 배선 점검

가장 먼저 트렁크 리드 내부 트림을 안전하게 분리합니다. 마감재 손상을 막기 위해 전용 리무버를 사용하며, 기존 배선의 전압값을 측정하여 모니터 이상 유무를 먼저 파악합니다.

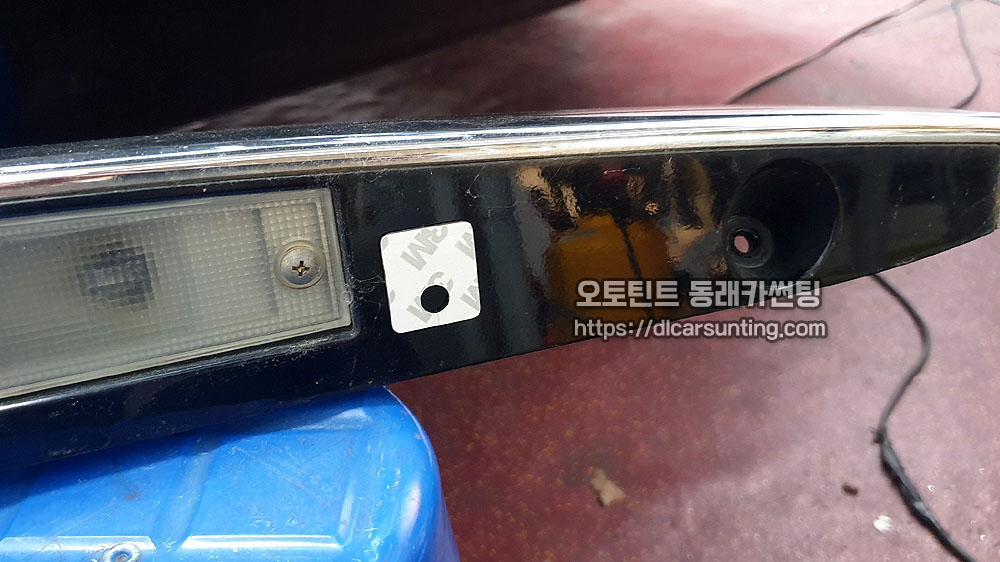

② 가니쉬 탈거 및 스텝드릴 정밀 타공

그랜드 카니발 순정 위치에 깔끔하게 카메라를 고정하기 위해 트렁크 가니쉬를 탈거합니다.

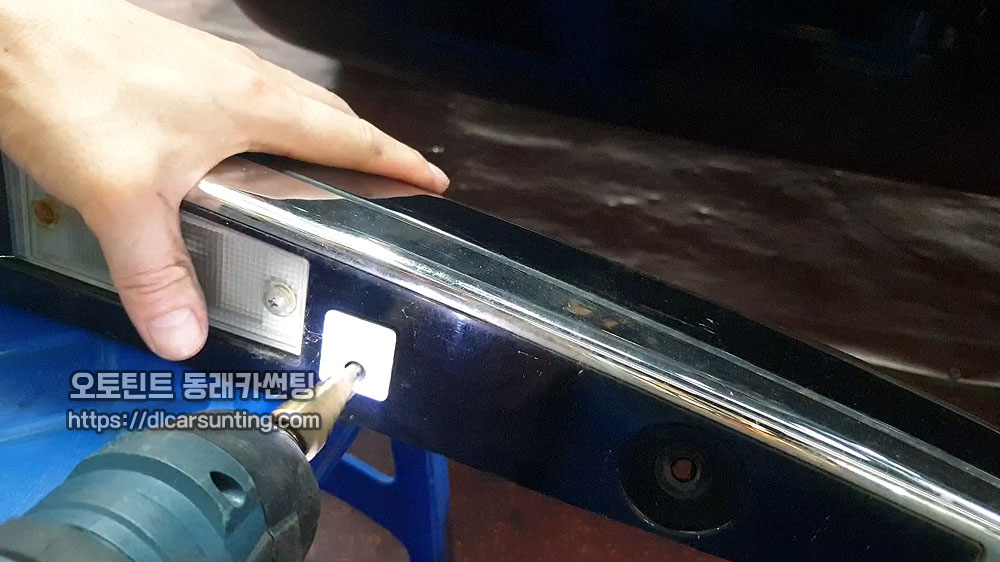

• 스텝드릴 활용: 가니쉬 재질에 맞춰 스텝드릴을 이용해 신품 카메라 규격에 맞춰 정밀하게 구멍을 뚫습니다.
• 방수 및 부식 방지: 타공 부위에 유격이 생기지 않도록 고무 패킹과 방수 처리를 철저히 진행합니다.

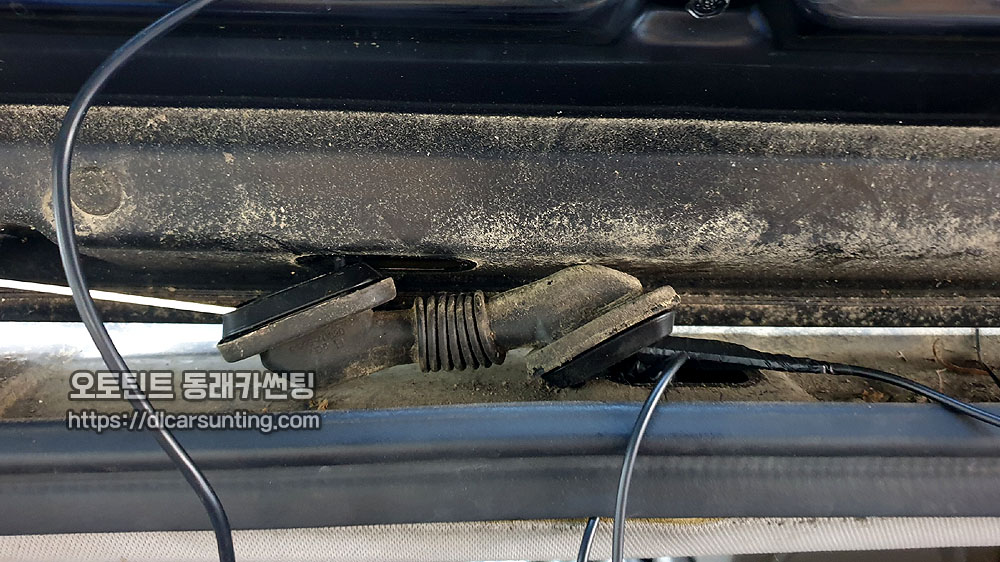

③ 고무몰딩 내부 배선 매립 (누수 방지 핵심)

후방카메라 작업 시 가장 기술력이 요구되는 구간입니다. 배선을 트렁크 외부에 노출시키면 우천 시 차 안으로 물이 새어 들거나 배선이 끊어집니다. 순정 고무 주름관(몰딩) 내부로 배선을 통과시켜 완벽히 매립해야 잡소리와 누수를 예방할 수 있습니다.

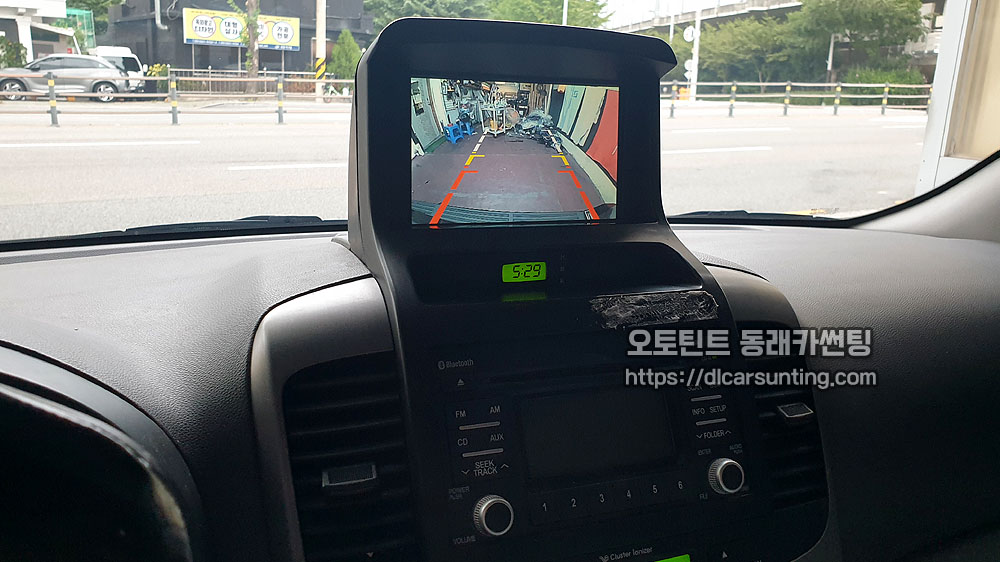

④ 신품 카메라 장착 및 최종 테스트

카메라를 튼튼하게 고정한 후, 후진 기어를 넣어 화면 반응 속도와 잔상 여부를 체크합니다. 주간은 물론 야간 시인성까지 뛰어난 HD급 신품 카메라로 깨끗한 후방 시야가 확보되었습니다.

3. 후방카메라 교체 작업 요약 및 팁

구분	주요 내용
차종	기아 그랜드 카니발
작업 항목	후방카메라 고장 진단, 가니쉬 타공, 배선 매립, 신품 교체
소요 시간	약 40분 ~ 1시간
시공 핵심	순정 고무 주름관 배선 매립을 통한 누수 예방 및 정밀 타공

후방카메라 고장은 단순한 불편함을 넘어 안전과 직결된 요소입니다. 화면이 흐릿해지거나 간헐적으로 켜지는 전조증상이 나타난다면 더 큰 고장으로 이어지기 전에 전문 점검을 받으시는 것을 추천합니다.
